電源模塊故障常見問題3-電源設計中的輸入地FG腳位與輸出地GND腳位關系

作者：弘仁電子來源：原創 日期：2020-03-19

電源模塊故障常見問題3-電源設計中的輸入地FG腳位與輸出地GND腳位關系


分析原因：

（一）在不少工程師設計使用中，并沒有很注意這個電源模塊輸入地FG與輸出地GND之間的區分，造成整機系統存在安全隱患。

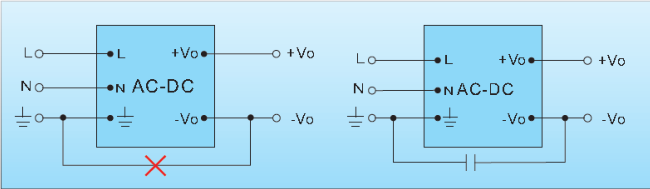

解決方案：AC-DC 模塊電源輸入端一般有 3 個引腳，火線 L、零線 N、保護地 FG，F(xiàn)G 通常和設備的機殼或電網中的地線連接。輸出接地：在實際應用中，部分客戶將輸出地與保護地直接相連，如下圖所示，
這樣連接可能會由于雷擊浪涌、 群脈沖等干擾導致產品輸出異?；驌p壞， 因此不建議將輸出地與保護地直接相連，可以通過 Y 電容連接（一般推薦1000pF/400V）。
